AD-Insert?

  薄壁·三圓孔型自攻螺套

AD-306B
AD-309B

應用：
特殊薄壁縮短式帶三個孔的自攻螺套，非常適用于剩余壁W比較薄的塑料和輕量級設計安裝。這樣的設計主要是為了能在螺紋自攻機上加工，因?yàn)閮?nèi)外螺紋的螺距是一致的。而這種薄壁型的自攻螺套，工件的抗拉強度、硬度影響自攻螺套的安裝。在關鍵重要的情況下，我們建議用適當?shù)臐櫥瑒﹣頋櫥彌_，以防止薄壁自攻螺套的破裂。更多信息請查閱ynodngn.cn

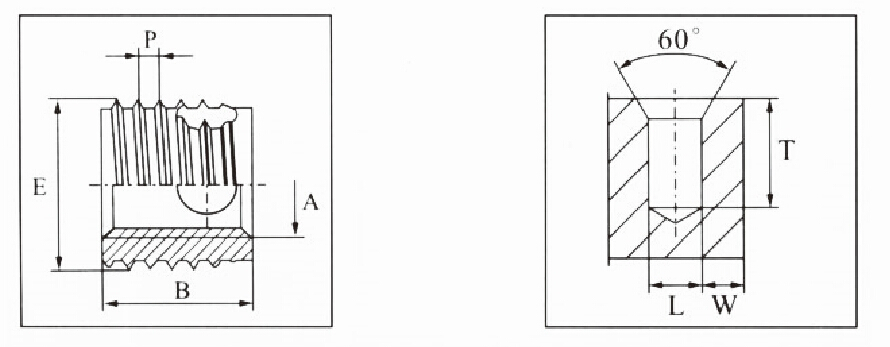

尺寸單位：毫米

產品代碼

內螺紋

外螺紋

長度
工廠標準

盲孔的鉆孔最小深度

參考鉆孔直徑
L

A

E

P

306B

309B

T

T1

金屬

塑料

無塑料性合金

AD-3-G3.5-…
AD-3-G04-…

M3.5
M4

5
6

0.6
0.7

5
6

8
8

7
8

10
10

Ф4.7-4.8
Ф5.6-5.7

Ф4.6-4.7
Ф5.4-5.6

Ф4.6-4.7
Ф5.4-5.6

AD-3-G05-…

M5

6.5

0.8

7

10

9

13

Ф6.1-6.2

Ф6.0-6.1

Ф6.0-6.1

AD-3-G06-…
AD-3-G08-…

M6
M8

8
10

1.0
1.25

8
9

12
14

10
11

15
17

Ф7.5-7.7
Ф9.4-9.6

Ф7.4-7.6
Ф9.3-9.5

Ф7.4-7.6
Ф9.3-9.5

AD-3-G10-…
AD-3-G12-…

M10
M12

12
14

1.5
1.75

10
12

18
22

13
15

22
26

Ф11.2-11.5
Ф13.2-13.5

Ф11.1-11.3
Ф13.1-13.3

Ф11.1-11.3
Ф13.1-13.3

AD-3-G14-…
AD-3-G16-…

M14
M16

16
18

2
2

14
14

24
24

17
17

28
28

Ф15.1-15.4
Ф17.1-17.4

Ф15.0-15.2
Ф17.0-17.2

Ф15.0-15.2
Ф17.0-17.2

短設計：AD-306B
長設計：AD-309B
材質：未淬火鋼                      材質代碼……100
表面硬化鋼、鍍鋅、鍍鉻        材質代碼……200
黃銅                          材質代碼……300
防銹材質1.4105                材質代碼……400
防銹材質1.4305                材質代碼……500
根據客戶要求可以設計定制（材質、型式、鍍層等）
公差：ISO2768-m
螺紋：內螺紋A：按照ISO 6H； 外螺紋E：特殊平底螺紋，公差根據行標；
內螺紋統一標準粗牙或細牙螺紋，可根據要求制作。
邊距W：輕合金≥ 0.2-0.6E  鑄鐵：≥ 0.3-0.5E  塑料：≥ 0.25-0.9E
